阿尔泰产品对于仿真器系统平台的搭建

阿尔泰产品对于仿真器系统平台的搭建

一、引言

  仿真器是用以实现硬件仿真的硬件。仿真器可以实现替代单片机对程序的运行进行控制，例如单步，全速，查看资源断点等。尽管软件仿真具有无需搭建硬件电路就可以对程序进行验证的优点，但无法完全反映真实硬件的运行状况，因此还要通过硬件仿真来完成*终的设计。目前的开发过程中硬件仿真是必需的。仿真器按照使用环境可以大致分成两类：软件仿真与硬件仿真。软件仿真主要用于计算机科学领域，而硬件仿真适用于电子技术开发应用领域。


二、系统组成

(1)仿真器

   仿真器系统是通过搭建硬件平台模拟采集实际应用环境的各种测量参数，检测真实系统对采集到的数据的分析判断及响应，是计算机软、硬件高度发展的产物，它应用于电子、机械、计算机、光学、声学等众多领域。
(2)仿真器系统组成
   仿真器系统由以下几部分组成：
 仿真器硬件平台；
 信号转换箱；
  与数据采样需要的各类传感器；
   仿真器硬件平台是根据客户具体的技术要求搭建的一个工作平台模型，信号转换箱主要对传感器各类输出进行信号调理，使其转换为符合输入要求的数据信号，而传感器则是根据客户采样要求，具体选择不同类型的传感器。


三、仿真器系统设计

  根据客户需求及技术要求，本系统采用PXI总线技术结构搭建硬件平台。PXI总线是面向仪器系统的PCI扩展，是一种基于PC的测量和自动化平台，是一种高性能、低成本运载平台。

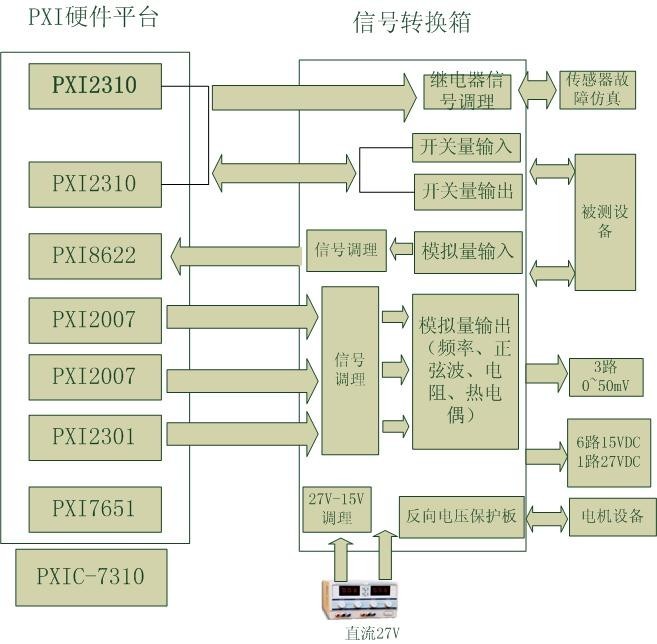

  本系统分为PXI硬件平台、信号转换箱两部分，二者之间通过电缆连接。由PXI硬件平台构建设备所需的硬件资源，包括PXI机箱、PXI系统控制器、数据采集采集模块、开关量输入输出模块、模拟量输出模块、传感器故障仿真信号（继电器模块）、程控75.96~195.56Ω电阻信号输出模块等。信号转换箱提供与被测设备相连的测试接口，根据被测设备的使用要求进行自定义设计。同时信号转换箱实现对电源转换、输入/输出信号的调理。系统结构图如下所示：



系统材料清单

序号
名称
型号
数量
备注
1
PXI机箱10槽
PXIC-7310
1

2
PXI控制器
PXI-7651
1

3
PXI I/O卡
PXI2310/28V
2
有效电压0-28V
4
PXI DA输出卡
PXI2301
1
电阻，热电偶输出
5
PXI DA输出卡
PXI2007
2
频率，正弦波输出
6
PXI AD采集卡
PXI8622
1
电压，电源信号输入
7
信号调理
ART-XHTL
1

8
KVM+主机
ART610+KVM
1
