一、同步的概述
1、什么是同步
同时测量：操作同时发生，但无须严格同步；在一个系统中采集必须同时开始，严格同步；在多个系统中，多路采集要同时开始，严格同步。
2、同步测量
测量设备的开始相关性，前端设备开始后，后端设备同步启动测量
二、同步原理
1、共享一个主时基*和开始触发
（1）共享一个时基：消除相差，允许一个主时基下的不同采集率
（2）共享开始触发：确保任务同步开始

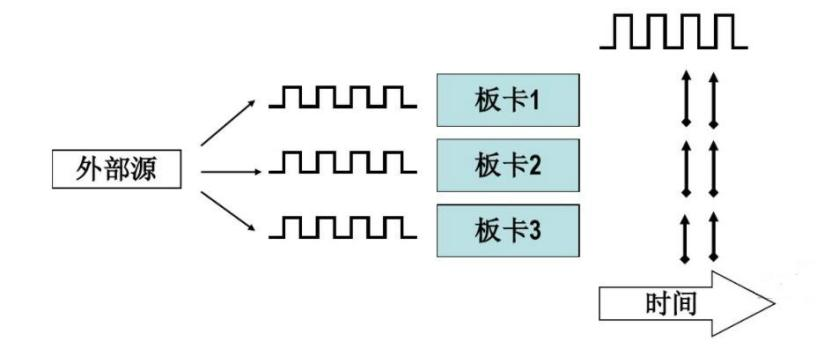

2、共享采样时钟
（1）定时的模拟和数字测量仅在采样时钟新上升沿更新
（2）源自主时基的采样时钟或源自外部
三、多设备同步
1、同步总线
数据传输总线不能传输定时和同步信号；如果在设备间共享内部信号，必须要建立同步总线，必须连接所有板卡，使其通过同步总线线缆同步。
2、PXI提供的定时和同步特性
（1）PXI触发总线
8TTL，触发，时钟以及握手信号
（2）系统参考时钟
10 MHz TTL，锁相环 偏差< 1 ns
（3）星型触发总线
每槽1条，星型结构，等长，无传播延迟
3、PXI定时与同步特性的益处
（1）实现同步的测量应用
—举例:针对机器自动化应用，同步地实现数据采集、运动控制以及图像采集
（2）提高测量精度
—举例:在激励-响应测试中，通过锁相环将数字化仪的采样时钟锁相至--个稳定的参考时钟
减少测试时间
—举例:通过DMM与矩阵开关的握手实现多个测试点的快速.切换和测试
4、多种基于PXI的同步
1、基于信号的多机箱同步方式
在系统定时槽位插入定时专用板卡，用更高精度的板载时钟取代背板时钟，板载TCXO,OCXO时钟，精度达50ppb。
2、基于时间的多系统同步
NTP (网络时间协议)：使用时间参考(通常是一个NTP服务器)在以太网上进行时钟同步的协议
IEEE 1588：自主的将所有的时钟与Grandmaster时钟进行同步补偿网络的传输延迟
GPS： 一个PPS信号只是每一秒输出一个脉冲，并不包含特定的时间、日期或者是年的信息；一秒长的帧包含秒、分钟、日以及状态信息

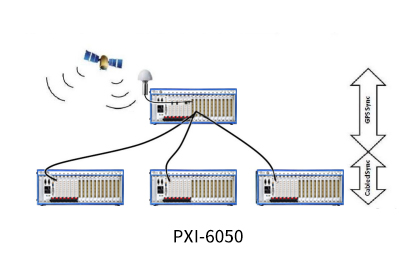

基于GPS的同步系统配置一：
GPS同步到主机，主机和从机通过电缆共享时钟和触发（PXI6050）

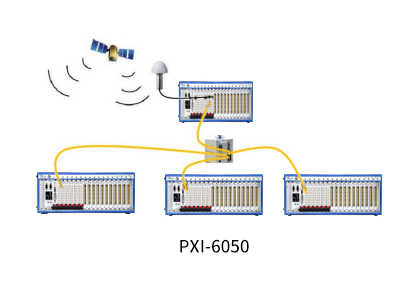

基于GPS的同步系统配置二：
GPS同步到主机，通过IEEE-1588在本地和其他从机共享时间（PXI6050）

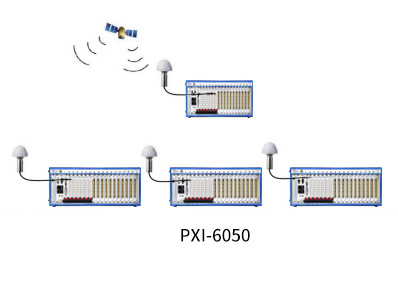

基于GPS的同步系统配置三：（PXI6050）
5、需要同步的典型应用案例

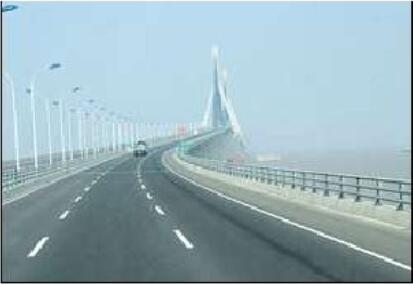

结构健康监测（SHM）
（1）在大型结构/建筑的多个区域测量和记录振动（应变）信号
（2）在后续的处理需要分析数据的关联性
（3）10HZ带宽的振动信号要求大约毫秒级的同步

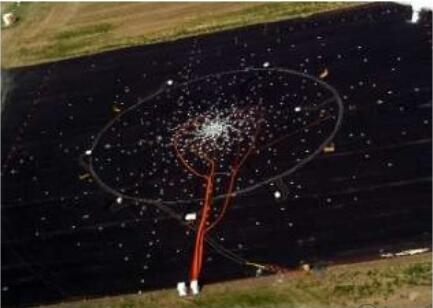

噪声源定位
（1）麦克风阵列
（2）多通达、分布式的同步采集
（3）纳秒级的同步需求和专用的定时硬件

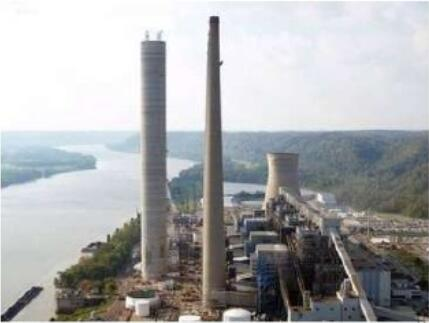

电力网监测
（1）跨区域监控电力质量
（2）—在众多分布的区域中进行采集和本地分析
（3）数据同步精度达1-10毫秒
